YBT型隔爆型蓄電池監控儀

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

礦用隔爆型蓄電池監控儀

數量

庫存:



產品描述

● 概述

YBZ型隔爆型蓄電池監控儀(以下簡稱儀表)，其防爆標志為ExdIMb，主要用于煤礦井下蓄電池機車或其他設備供電用的蓄電池組電壓、剩余電量指示，蓄電池電極對地絕緣電阻指示及電機對地絕緣電阻指示，并可在剩余電量及絕緣電阻低于規定值時發出報警信號。儀表采用智能化設計，可通過上位計算機對儀表進行數據采集及主要參數設置。防爆合格證編號及安全標志編號請查閱我公司網站。本系列產品執行標準為: Q/YZY06 《YBZ型隔爆型蓄電池監控儀》。

儀表的下列零部件符合GB3836. 1~3-2010標準中規定的防爆等級

1.防爆外殼: ExdIMb (隔爆型)，底殼和蓋殼采用止口隔爆型式，ic<0. 3mm。

2.防爆接線柱: ExeI。

● 主要技術參數

1.精度等級:電壓指示: 0.5級;報警精度: 1.6 級

2.環境溫度: -25C~40C

3.相對濕度: 5%~95% (20°C)

4.外殼防護等級: IP54 (GB4208)

5.抗振性能: . <20m/ s2

6.額定工作電壓: (36~192) V (土25%可正常工作)

7.額定功率: 10 W

8.額定電流: 100 mA

9.防爆標志: Exd IMb

10.報警指示:紅色發光二極管(閃爍頻率2Hz) +蜂鳴器報警(5min 后停止)

11.報警輸出: 100 W (澆封型防爆繼電器輸出常開，無源開關)

12.海拔高度:不大于2000 m

13.防爆結構要點:儀表外殼采用鑄鋼ZG310-570制造，外殼為隔爆型，觀察窗玻璃為9mm 優質鋼化玻璃，防護等級為IP54，內裝增安型接線端子，引入裝置符合GB3836.1 中Ex電纜引入裝置規定。必須使用外徑為(8-12) mm的礦用電纜線。

● 功能

1顯示蓄電池組工作電壓，精度0.5級。

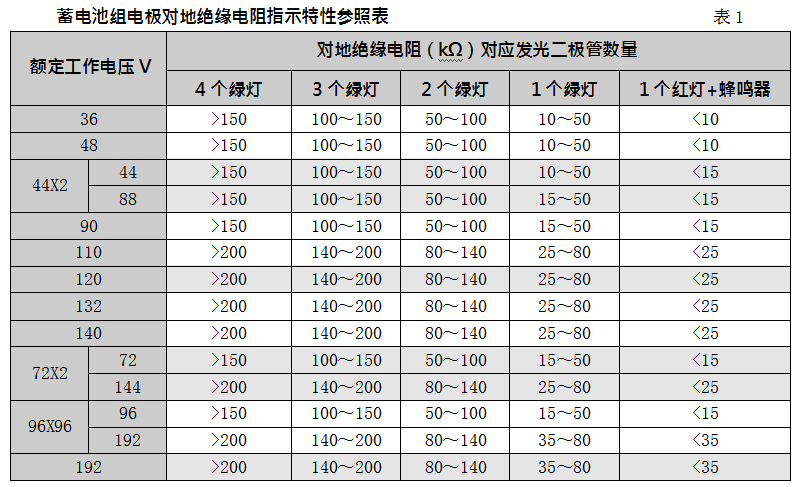

2顯示蓄電池組電極對地絕緣電阻，低于設定值時對應紅色發光二極管閃爍+蜂鳴器報警(5min 后停止)，指示內容見附圖、指示特性見表1。

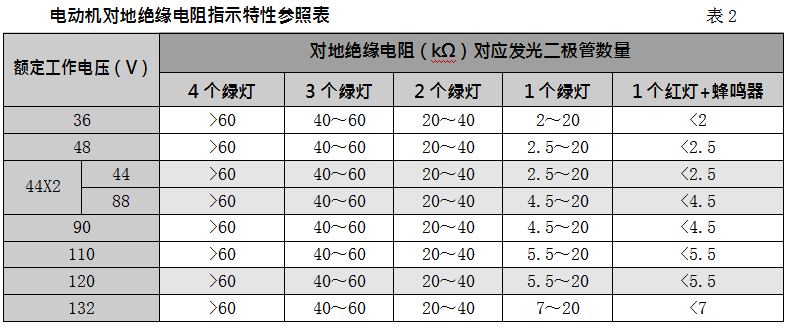

3蓄電池機車司控器的換向器處于“0”位置時顯示電機對地絕緣電阻，低于設定值時對應紅色發光二極管閃爍+蜂鳴器報警(5min 后停止) ;指示內容見附圖、指示特性見表2。

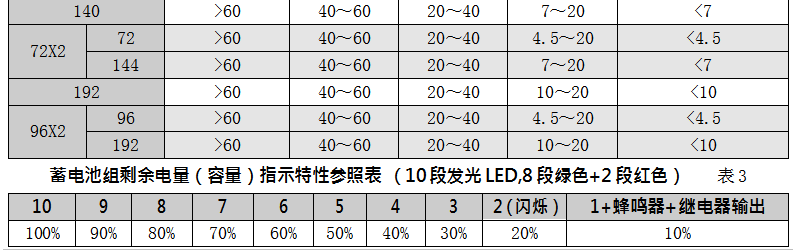

4顯示蓄電池組剩余電量，容量低于設定值時紅色發光二=極管閃爍+蜂鳴器報警(5min 后停止) ,延時15min后繼電器動作;指示內容見附圖、指示特性見表3。

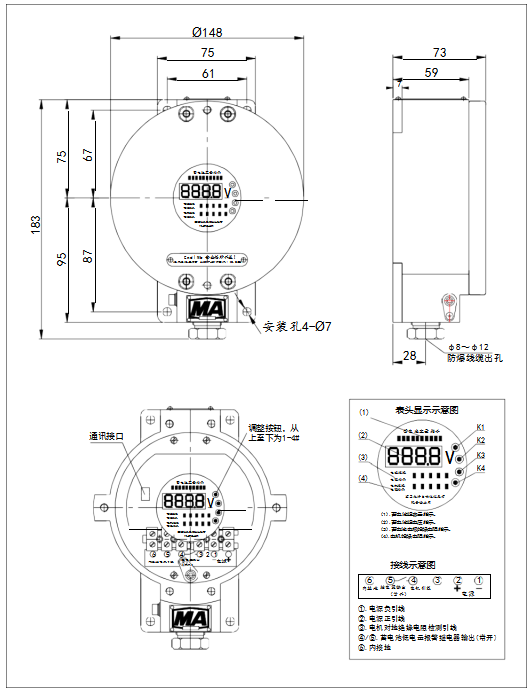

● 外形及安裝接線示意圖

未找到相應參數組，請于后臺屬性模板中添加
