UHZ 型翻柱式磁浮子液位計
UHZ型翻柱式磁浮子液位計
● 概述
UHZ型翻柱式磁浮子液位計適用于低溫到高溫，真空到高壓等各種環境，是石油、化工、機械、冶金等工業部門]的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料二三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。
● 特點
1.以浮子為測量元件，磁鋼驅動翻柱顯示、無需能源。
2.配上下限開關輸出，可實現遠距離報警，限位控制。
3.配變送器可實現遠距指示、檢測與控制。
● 結構及工作原理
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180o，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，（4～20）mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使舌簧開關動作，實現報警或限位控制。

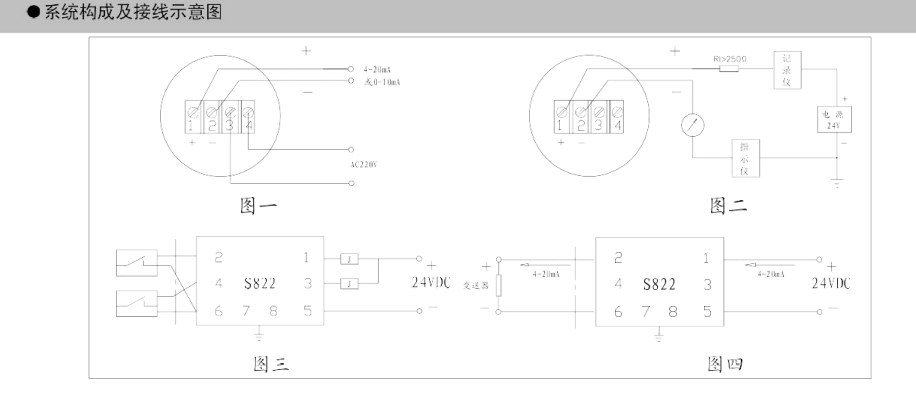

● 系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成
3、隔爆型
a 隔爆型，上、下限開關輸出
開關為舌簧開關，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b 隔爆遠傳型
適合使用于lC類氣體，最高表面溫度組別T5(105℃)。
c 使用注意事項
?、?變送器外殼設有外接地，用戶使用時必須可靠接地。
?、?防爆產品使用應遵守有關使用說明內容。
③ 變送器的電纜為二芯屏蔽電纜，芯線截面積>

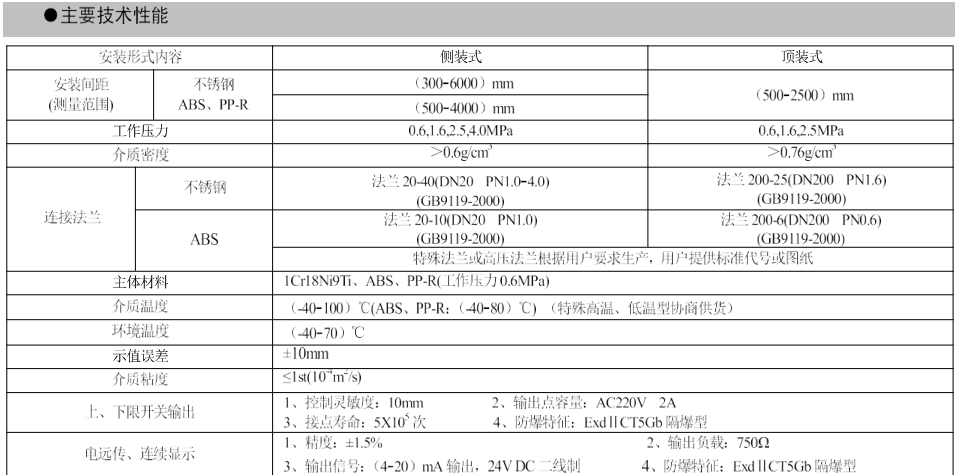

● 主要技術性能
